1、概述

1.1、HM-200AC/DC亥姆霍兹磁场发生器采用亥母霍兹线圈立式结构、属于工频暴露强磁场装置,装置分为交流/直流电源和亥姆霍兹线圈两部分。线圈分上下2层,上层为暴露线圈,下层为伪暴露线圈,结构为一对匝数/内径/外径/高度完全相同的线圈,同轴放置,相同线圈之间放置的距离为线圈的平均半径。线圈通电后在两线圈之间的中心点周围产生均匀的磁场空间。

HM-200AC/DC亥姆霍兹磁场发生器的线圈采用铜管加绝缘层绕制,强制水冷冷却方式结构,具有视野开阔、外形美观、结构可靠、磁场强度大小调节的特点。

HM-200AC/DC亥姆霍兹磁场发生器能够产生交流工频磁场和直流磁场.

HM-200AC/DC亥姆霍兹磁场发生器广泛用于实验室生物细胞试验,金属热处理、透热、熔炼、焊接、热套、非金属间接加热,尤其适用于内外均匀透热、磁性材料感应加热、磁场导航定位、磁性材料载药、纳米材料在磁场中应用、热化疗等,能多面满足科研人员生物医学工程研究、物理、化学、金相等实验室研究、临床试验的要求。

1.2、HM-200AC/DC亥姆霍兹磁场发生器的磁场强度大小调节方便,可通过调节电源的电流电压大小来改变。

1.3、HM-200AC/DC亥姆霍兹磁场发生器工作结构是力田工程师的精心设计之作。结构实用新型,加工制造容易,操作使用方便,性能稳定,适于作为需抵抗强磁场干扰产品的出厂检测装置。

2、主要技术参数

2.1、磁场结构:一维亥姆霍兹线圈

2.2、磁场强度:  大于1000Gs

2.3、线圈内孔直径:200

2.4、工作频率:DC-200Hz

2.5、 冷却方式:水冷(配置冷水机)

2.6、 直流电源:220A/20V

2.7、工频电源:220A/300V,30Hz-100Hz

2.8、外形尺寸:720×500×420

2.9、重量:180KG

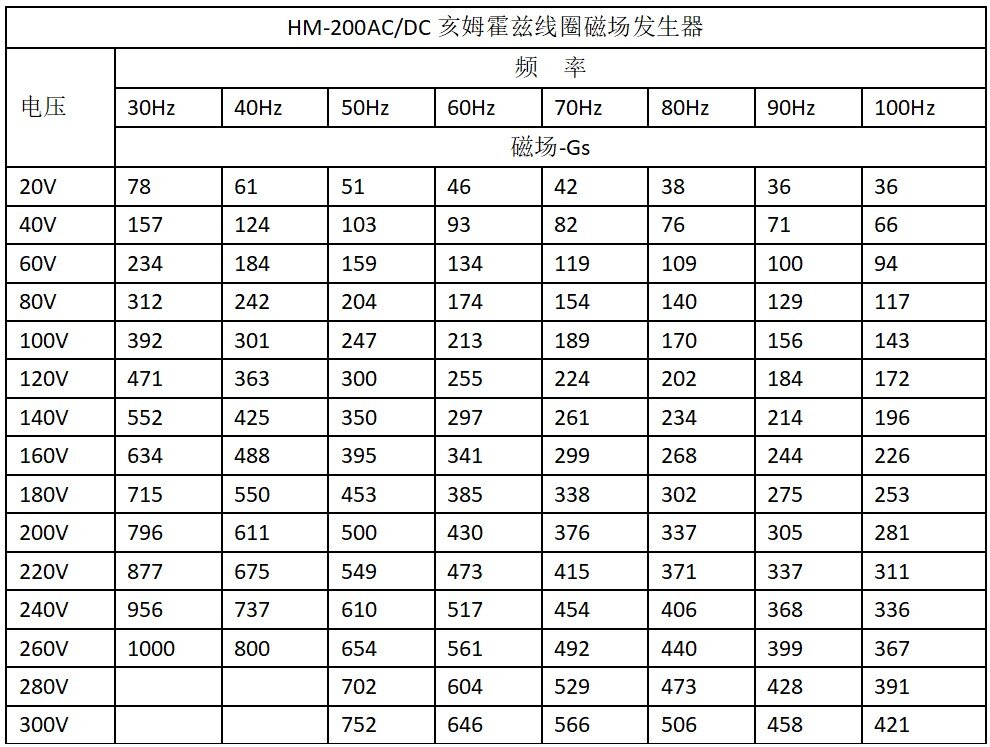

3.0、AC磁场参考表:
